ТМГ (трансформаторы масляные герметичные)
- Мощность, кВа: 16
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: У/Zн-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ
- Длинна, мм: 800
- Ширина, мм: 520
- Высота, мм: 890
- Потери х.х, Вт: 85
- Потери к.з, Вт: 440/500
- Напряжение к.з., %: 4.5/5.0
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Трансформаторы аттестованы в ПАО "Россети", прошли добровольную сертификацию в ПАО "Газпром" и имеют сертификат "Интергазсерт", включены в реестр МТР (материально технических ресурсов) ПАО "Газпром". Подробнее
- Мощность, кВа: 100
- Напряжение ВН, кВа: 10 || 15 || 35 || 6
- Напряжение НН, кВа: 0.23 || 0.4
- Схема соединения: У/Zн-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ11
- Длинна, мм: 935
- Ширина, мм: 730
- Высота, мм: 1060
- Потери х.х, Вт: 290
- Потери к.з, Вт: 1970/2270
- Напряжение к.з., %: 4.5/4.7
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Подробнее
- Мощность, кВа: 630
- Напряжение ВН, кВа: 10 || 15 || 20 || 35 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ21
- Длинна, мм: 1520
- Ширина, мм: 1000
- Высота, мм: 1435
- Потери х.х, Вт: 1030
- Потери к.з, Вт: 7450
- Напряжение к.з., %: 5.5
Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения. Подробнее
- Мощность, кВа: 250
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ12 (энергосберегающая серия)
- Длинна, мм: 1170
- Ширина, мм: 790
- Высота, мм: 1460
- Потери х.х, Вт: 425
- Потери к.з, Вт: 3250
- Напряжение к.з., %: 4.5
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует рекомендациям CENELEC. Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН. Подробнее
- Мощность, кВа: 63
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: У/Zн-11
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ33 (удовлетворяет требованиям Постановления Правительства РФ № 600)
- Длинна, мм: 970
- Ширина, мм: 600
- Высота, мм: 1030
- Потери х.х, Вт: 150
- Потери к.з, Вт: 1265
- Напряжение к.з., %: 4.0
Данная серия трансформаторов была разработана в соответствии со стандартам ПАО «РОССЕТИ» СТО 34.01-3.2-011-2017 «Трансформаторы силовые распределительные 6-10 кВ мощностью 63-2500 кВ·А. Требования к уровню потерь холостого хода и короткого замыкания». Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует классу энергоэффективности Х2К2. Класс энергоэффективности Х2К2 удовлетворяет требованиям Постановления Правительства Российской Федерации от 17.06.2015 № 600 «Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности». Подробнее
- Мощность, кВа: 630
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ32 (энергосберегающая серия)
- Длинна, мм: 1540
- Ширина, мм: 1000
- Высота, мм: 1520
- Потери х.х, Вт: 800
- Потери к.з, Вт: 6750
- Напряжение к.з., %: 5.5
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует рекомендациям CENELEC. Конструктивно трансформатор ТМГ32 выполнен на базе магнитопровода с овальным стержнем (сталь NV30S-120). Обмотками НН выполнена из ленты (фольги) — обмотка ВН выполнена с магнитонесимметричной схемой регулировки. Бак трансформатора прямоугольный в плане, имеющий гофры с четырех сторон. Подробнее
- Мощность, кВа: 25
- Напряжение ВН, кВа: 10 || 15 || 6
- Напряжение НН, кВа: 0.23 || 0.4
- Схема соединения: У/Zн-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ
- Длинна, мм: 800
- Ширина, мм: 520
- Высота, мм: 930
- Потери х.х, Вт: 115
- Потери к.з, Вт: 600/690
- Напряжение к.з., %: 4.5/4.7
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Подробнее
- Мощность, кВа: 160
- Напряжение ВН, кВа: 10 || 15 || 20 || 35 || 6
- Напряжение НН, кВа: 0.23 || 0.4
- Схема соединения: Д/Ун-11 || У/Zн-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ11
- Длинна, мм: 1020
- Ширина, мм: 755
- Высота, мм: 1185
- Потери х.х, Вт: 410
- Потери к.з, Вт: 2600/2900
- Напряжение к.з., %: 4.5/4.7
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Подробнее
- Мощность, кВа: 1000
- Напряжение ВН, кВа: 10 || 15 || 20 || 35 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ21
- Длинна, мм: 1500
- Ширина, мм: 1180
- Высота, мм: 1770
- Потери х.х, Вт: 1000
- Потери к.з, Вт: 11600
- Напряжение к.з., %: 5.5
Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения. Подробнее
- Мощность, кВа: 400
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ12 (энергосберегающая серия)
- Длинна, мм: 1330
- Ширина, мм: 850
- Высота, мм: 1635
- Потери х.х, Вт: 610
- Потери к.з, Вт: 4600
- Напряжение к.з., %: 4.5
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует рекомендациям CENELEC. Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН. Подробнее
- Мощность, кВа: 100
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Zн-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ33 (удовлетворяет требованиям Постановления Правительства РФ № 600)
- Длинна, мм: 975
- Ширина, мм: 700
- Высота, мм: 1310
- Потери х.х, Вт: 210
- Потери к.з, Вт: 1580
- Напряжение к.з., %: 4.5
Данная серия трансформаторов была разработана в соответствии со стандартам ПАО «РОССЕТИ» СТО 34.01-3.2-011-2017 «Трансформаторы силовые распределительные 6-10 кВ мощностью 63-2500 кВ·А. Требования к уровню потерь холостого хода и короткого замыкания». Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует классу энергоэффективности Х2К2. Класс энергоэффективности Х2К2 удовлетворяет требованиям Постановления Правительства Российской Федерации от 17.06.2015 № 600 «Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности». Подробнее
- Мощность, кВа: 1000
- Напряжение ВН, кВа: 10 || 6
- Напряжение НН, кВа: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Тип трансформатора: ТМГ32 (энергосберегающая серия)
- Длинна, мм: 1620
- Ширина, мм: 1070
- Высота, мм: 1780
- Потери х.х, Вт: 1100
- Потери к.з, Вт: 10500
- Напряжение к.з., %: 5.5
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует рекомендациям CENELEC. Конструктивно трансформатор ТМГ32 выполнен на базе магнитопровода с овальным стержнем (сталь NV30S-120). Обмотками НН выполнена из ленты (фольги) — обмотка ВН выполнена с магнитонесимметричной схемой регулировки. Бак трансформатора прямоугольный в плане, имеющий гофры с четырех сторон. Подробнее
- <
- 1

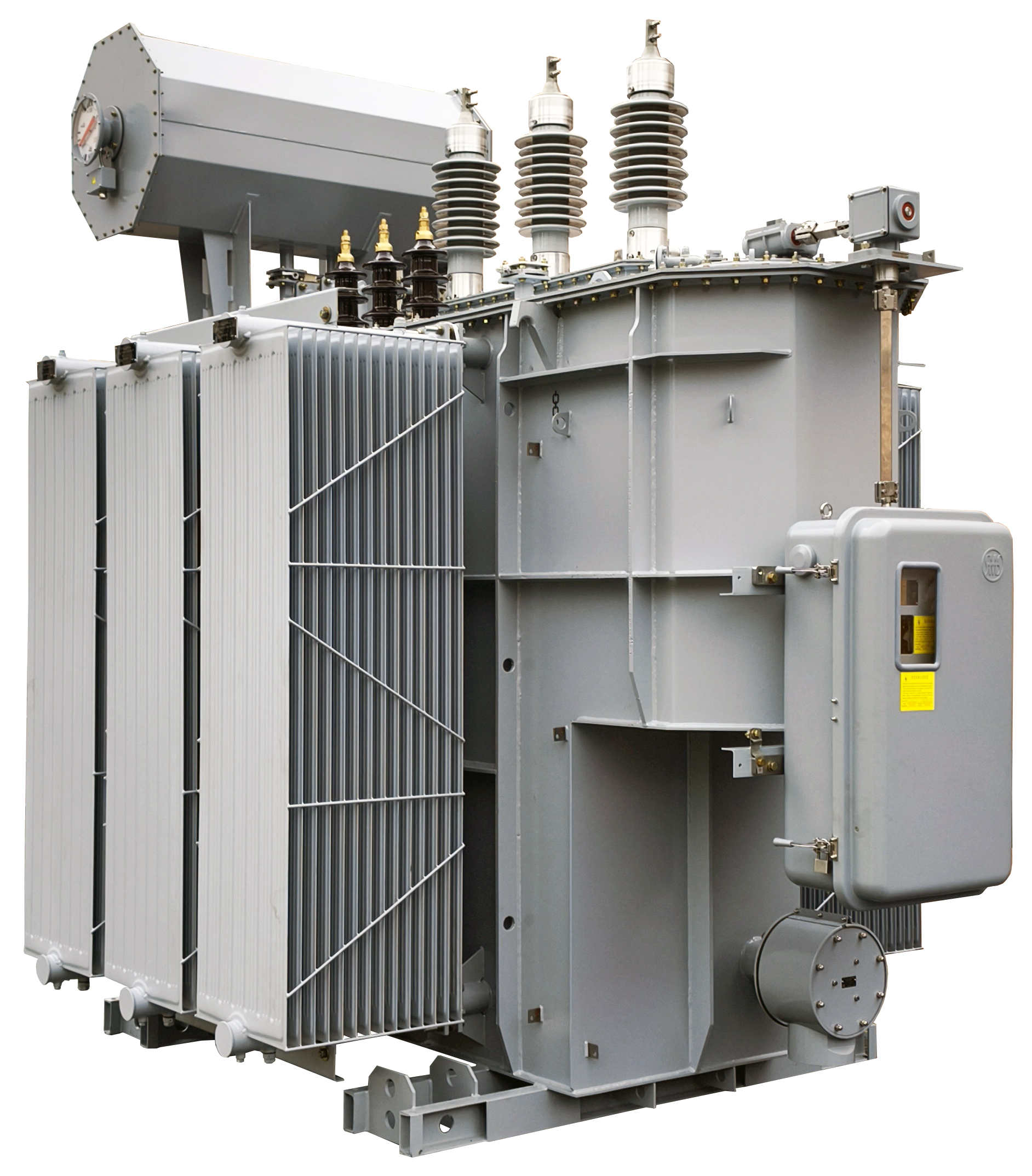

Масляный трансформатор - это трансформатор в составе которого в качестве основной изолирующей среды и теплоносителя используется трансформаторное масло.
Трансформаторы ТМГ герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации.
Основные серии масляных трансформаторов ТМ:
- ТМГ - мощностью 16-2500 кВА
- ТМГ11 - мощностью 100-2500 кВА
- ТМГ12 - мощностью 250-1600 кВА
- ТМГ21 - мощностью 400-3200 кВА
- ТМГ32 - мощностью 630-1600 кВА
- ТМГСУ - мощностью 16-250 кВА
Структура условного обозначения трансформатора ТМ:
- ТМ — 1/2-3 (4)
- Т – трансформатор трехфазный;
- М – охлаждение масляное с естественной циркуляцией воздуха и масла;
- 1 – номинальная мощность, от 16 до 3200 кВА;
- 2 – класс напряжения обмотки ВН, (6, 10, 35 и т.д.) кВА;
- 3 — класс напряжения обмотки НН, (0,4, 6,3 и т.д.) кВА;
- 4 – климатическое исполнение и категория размещения по ГОСТ 15150-69, У(ХЛ)1.
Условия эксплуатации трансформатора ТМ:
Высота не более 1000 м. над уровнем моря.
Температура окружающего воздуха:
- для умеренного климата: — от –45 °С до +40 °С (климатическое исполнение «У»);
- для холодного климата: — от –60 °С до +40 °С (климатическое исполнение «ХЛ»).
Относительная влажность воздуха: – не более 80% при +25 °С.
Трансформаторы ТМ не предназначены для работы:
- во взрывоопасной и агрессивной среде (испарения, содержащей газы, а также при наличии пыли повышенной концентрации);
- при вибрации и тряске;
- при частых включениях со стороны питания не более 10 раз в сутки.
