Трёхфазный масляный трансформатор ТМГ12-250/10-УХЛ1
- Тип трансформатора:ТМГ12 (энергосберегающая серия)

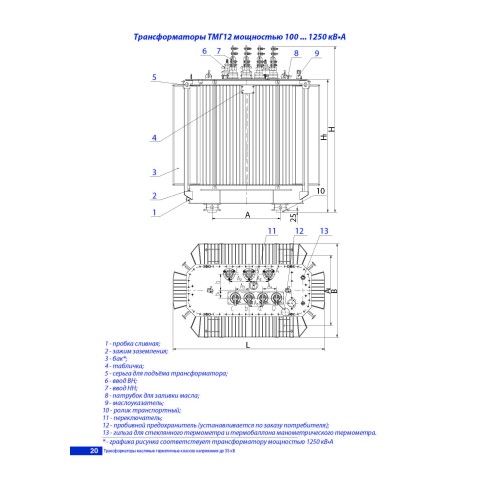

- Габаритные размеры
- Длинна, мм:1170
- Ширина, мм:790
- Высота, мм:1460

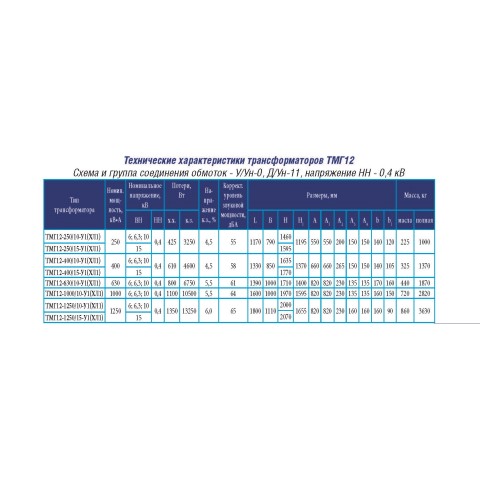

- Характеристики
- Мощность, кВа:250
- Напряжение ВН, кВа:6; 10
- Напряжение НН, кВа:0.4
- Схема соединения:Д/Ун-11; У/Ун-0
- Энергосбережение:Да
- Материал обмоток:Аллюминий (Al)
- Климатическое исполнение:УХЛ1
- Параметры
- Потери х.х, Вт:425
- Потери к.з, Вт:3250
- Напряжение к.з., %:4.5
*актуальные технические характеристики уточним по запросу

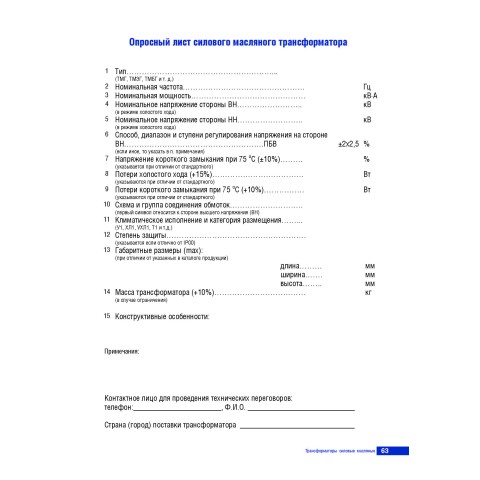

- ВИЕЛ.672133.003-РЭ-ТМГ-ТМГМШ-ТМГСУ-до-15-кВ Скачать
Трансформаторы аттестованы и допущены к применению в ПАО "Россети". Так же трансформаторы прошли добровольную сертификацию в ПАО "Газпром" и имеют сертификат "Интергазсерт", включены в реестр МТР (материально технических ресурсов) ПАО "Газпром".
Решая актуальные вопросы энергосбережения, мы предлагаем новую разработку – трансформаторы ТМГ12 мощностью 100 … 1250 кВ·A. Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов установлен в соответствии с рекомендациями Европейского комитета электротехнической стандартизации (CENELEC) и снижен (по сравнению с трансформаторами других серий, а также трансформаторами других производителей), что позволяет существенно уменьшить затраты в процессе эксплуатации оборудования. При этом улучшены шумовые характеристики трансформаторов.
Трансформаторы соответствуют 2 классу энергоэффективности в части потерь холостого хода и 1 классу энергоэффективности в части потерь короткого замыкания.
Трехфазные масляные трансформаторы ТМГ12 предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 оС) или холодного (от плюс 40 до минус 60 оС) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м. Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.
Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации.
Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа. По заказу потребителя для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении, предусматривается установка электроконтактного мановакуумметра. Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Вводы и отводы нейтрали обмоток НН трансформаторов рассчитаны на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН.
Трансформаторы комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.
