Трёхфазный масляный трансформатор ТМГ21-3200/10-УХЛ1

ТМГ 3200 – серия герметичных масляных трансформаторов от белорусского производителя «Минский электротехнический завод им. В. И. Козлова». Модель общего назначения, которая произведена по межгосударственным стандартам. Применяется на промышленных объектах и в социальной инфраструктуре.

Назначение и применение трансформаторов ТМГ 3200

Трансформаторы ТМГ 3200 относится к оборудованию общего назначения, т.е. их можно использовать для любых задач:

• Частные электростанции, например, при школах, больницах и других социальных объектов;
• Металлургическая, буровая, нефтегазовая промышленность;
• Транспортный сектор;
• Модернизация подстанций транспортной инфраструктуры;
• Оснащение систем турбо-гидрогенераторов.

Условия, в которых возможно использовать трансформаторы, позволяют установить их практически в любых регионах России. Исполнение УХЛ допускает применение при температурах от -60^оС до +40^оС.

Кроме этого, бак герметичный, поэтому масло никак не контактирует с воздухом. Допускается влажность воздуха до 80%.

Среди ограничений на применение:

• Высокая запыленность, особенно если пыль токопроводящая;
• Сильная тряска, вибрация и возможные удары;
• Воздействие химических испарений;
• Высота более 999 метров над уровнем моря.

Большинство ограничений возможно решить при правильном оснащении трансформаторной подстанции.

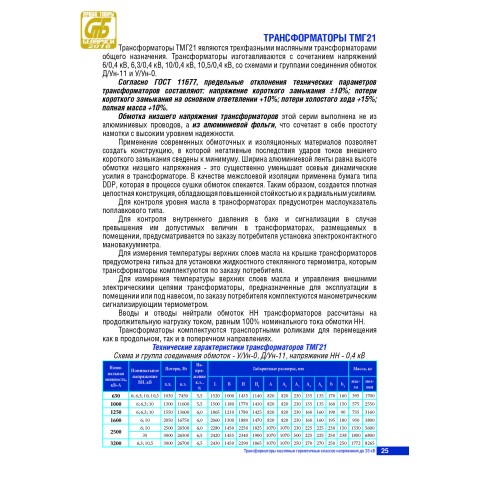

Особенности трансформаторов ТМГ 3200

Главная особенность – это обмотка НН, которая произведена не из алюминиевого кабеля, а из ленты. В отличие от прута, фольга лучше защищает от влияния токов внешнего КЗ, что является частой причиной неисправности трансформаторов.

Кроме этого, прочность обмотки значительно выше. Фольгу прослаивают бумагой типа DDP, после чего производят запекание. Это делает обмотку монолитной, что повышает прочность к механическому воздействию.

Процесс производства автоматизирован, что позволяет снизить уровень брака и ликвидировать человеческий фактор.

В начальной комплектации из диагностических приборов предусмотрен только поплавковый маслоуказатель. Но дополнительно вы можете установить:

• Пробивной предохранитель;
• Жидкостный термометр;
• Защитное реле;
• Манометрический термометр;
• Мановакуумметр.

Меры предосторожности

Производитель устанавливает меры предосторожности, которые необходимо использовать при эксплуатации трансформаторов ТМГ 3200. При нарушении, «МЭТЗ» лишает покупателя гарантийного обслуживания. Категорически запрещено:

• Поднимать ТМГ за серьги, которые расположены на крышке.
• Как-либо механически воздействовать на проволоку, которая приварена к гофрированному баку.
• Переключать или проводить любые другие работы, когда трансформатор подключен к сети даже с одной стороны.
• Пользоваться трансформатором или проводить настройку без ознакомления с инструкцией.
• Оставлять переключатели в промежуточном состоянии: когда не было слышно характерного щелчка.
• Эксплуатировать трансформатор, если изоляторы повреждены: даже слабые сетчатые трещины.
• Включать трансформатор с низким уровнем масла;
• Включать трансформатор без организации системы заземления.

Хранить и перевозить трансформатор возможно на любом транспорте, кроме морских судов – оборудование плохо переносит тряску. При транспортировке следите за состоянием гофры. Она играет роль радиатора и, в случае повреждения, нарушается нормальный теплообмен.

Правила обслуживания трансформаторов ТМГ 3200

Трансформатор на протяжении всего срока эксплуатации не требует профилактических ремонтных работ, для которых необходимо вскрывать бак или проводить замену / обслуживание масла. Аналогично, не требуется проводить отбор проб для проведения анализа. Более того, для предотвращения разгерметизации, производитель запрещает открывать крышку масляного бака.

Владельцу следует периодически проводить осмотр трансформатора. Это позволит оперативно определить дефекты, которые способны привести к капитальной неисправности. Убедитесь, что бак не поврежден, на изоляторах нет трещин или сколов, нет подтеков масла и потертостей лакокрасочного покрытия.

Наиболее опасной ситуацией является подтеки масла. Если уровень масла в маслоуказателе упал, требуется найти причину. Как правило, причина в разгерметизации бака. Свищ необходимо заварить или запаять. При работе следует помнить, что масло – легко воспламеняемая жидкость, которую сложно потушить. Поэтому обеспечьте безопасность на объекте при проведении сварочных работ.

Если уровень масло упал ниже 200 мм от верхнего фланца, следует проверить изоляцию на предмет увлажнения. В этом случае требуется ремонт в специализированном предприятии.

Подготовка помещения для трансформаторов ТМГ 3200

Трансформатор оснащен естественным масляным охлаждением, однако производитель рекомендует обустроить вентиляцию, чтобы горячий воздух не задерживался. Есть два способа организации воздухообмена:

• Естественная. Предполагает два окна: приточное и вытяжное, которые расположены на противоположных стенах. Холодный воздух проникает в помещение, нагревается и выходит.
• Принудительная. Система аналогичная, но дополненное вытяжным вентилятором. Применяется в случае, если естественная вентиляция не справляется с воздухообменом. Мощность вентилятора должна обеспечивать производительность 3 м3/мин.
