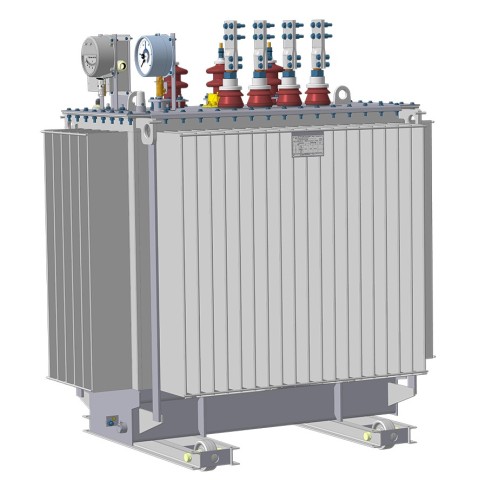

Трёхфазный масляный трансформатор ТМГ32-1600/10-УХЛ1
Артикул:
ТМГ32-1600/10-УХЛ1
- Тип трансформатора:ТМГ32 (энергосберегающая серия)
-
Характеристики
- Мощность, кВа:1600
- Напряжение ВН, кВа:6; 10
- Напряжение НН, кВа:0.4
- Схема соединения:Д/Ун-11; У/Ун-0
- Энергосбережение:Да
- Материал обмоток:Аллюминий (Al)
- Климатическое исполнение:УХЛ1
-
Параметры
- Потери х.х, Вт:1700
- Потери к.з, Вт:14000
- Напряжение к.з., %:6.0
-
Габаритные размеры
- Длинна, мм:1840
- Ширина, мм:1270
- Высота, мм:1970
*актуальные технические характеристики уточним по запросу
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует рекомендациям CENELEC. Конструктивно трансформатор ТМГ32 выполнен на базе магнитопровода с овальным стержнем (сталь NV30S-120). Обмотками НН выполнена из ленты (фольги) — обмотка ВН выполнена с магнитонесимметричной схемой регулировки. Бак трансформатора прямоугольный в плане, имеющий гофры с четырех сторон.
