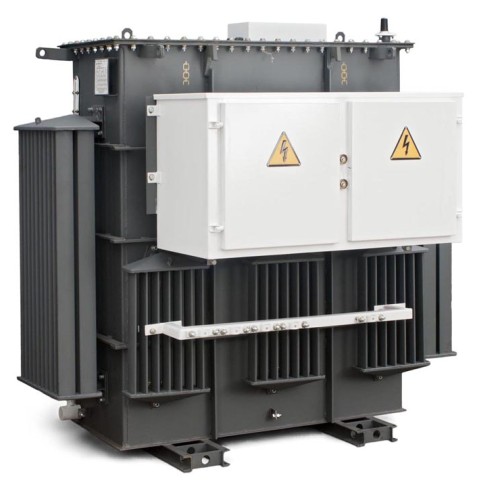

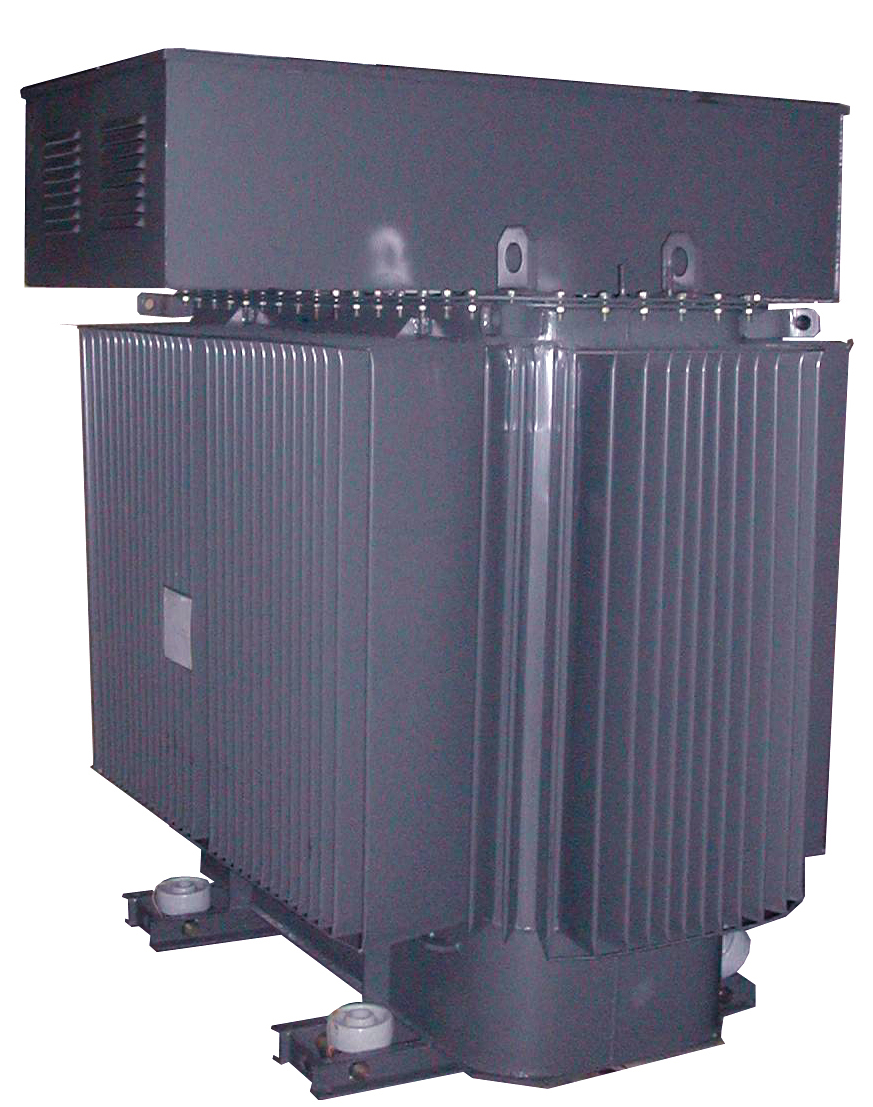

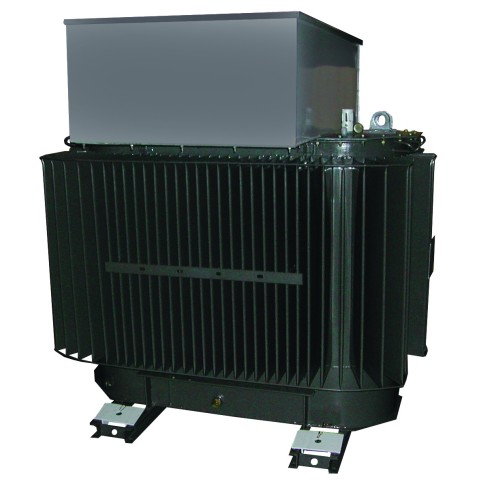

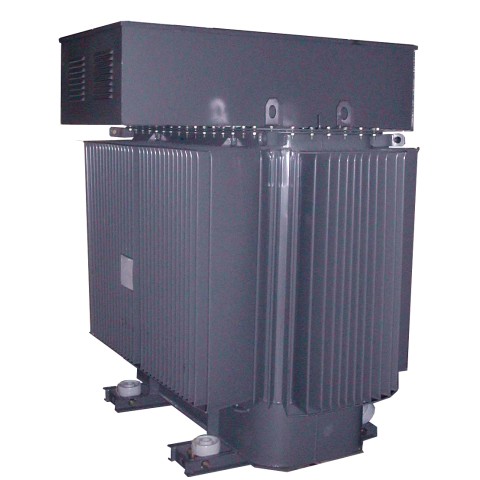

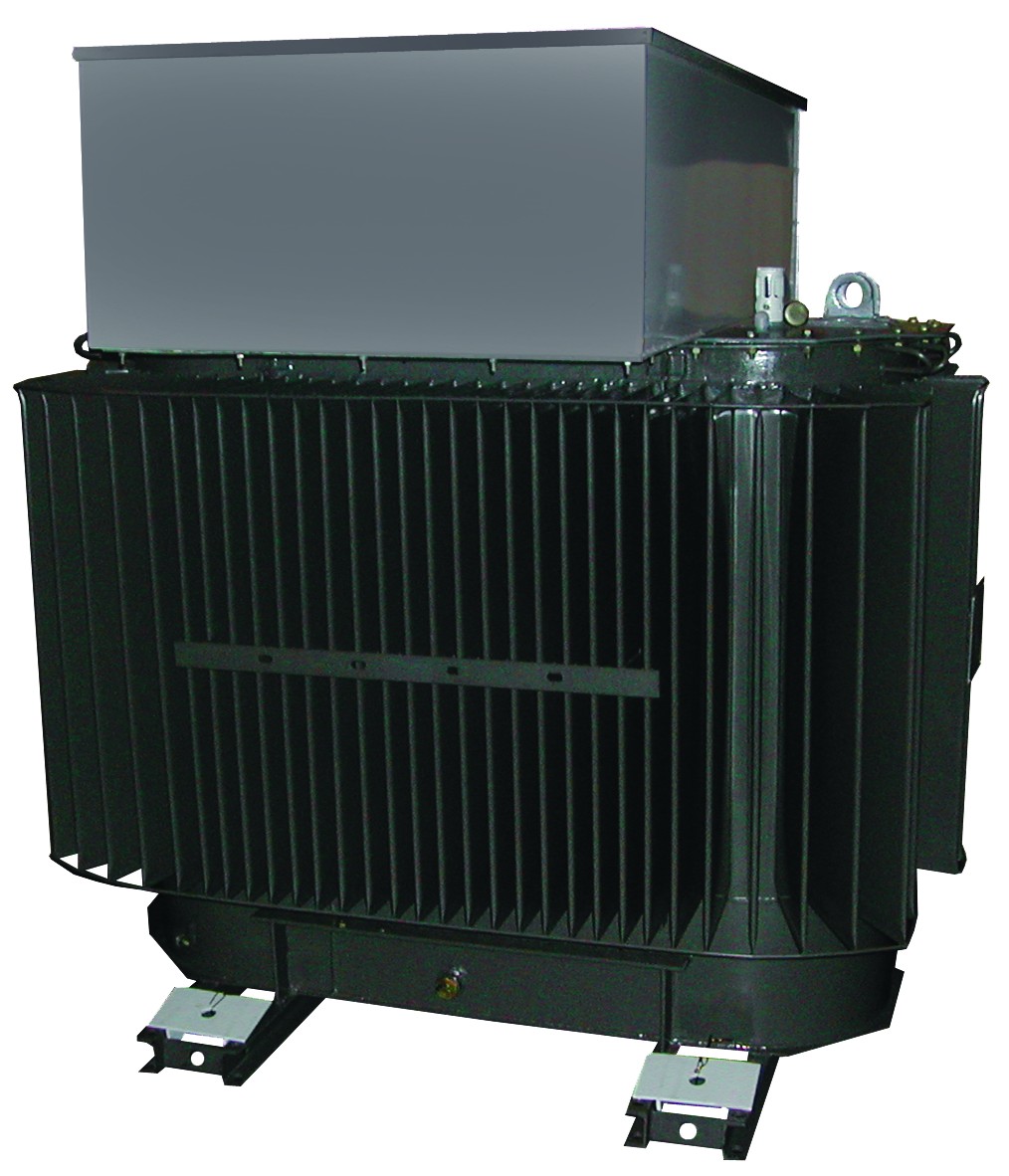

Трансформатор ТМПН-100/10-У1(УХЛ1)
-
Характеристики
- Мощность, кВа:100
- Напряжение ВН, кВа:6; 10
-
Параметры
- Потери х.х, Вт:380
- Потери к.з, Вт:2430
-
Габаритные размеры
- Длинна, мм:1150
- Ширина, мм:915
- Высота, мм:1540
*актуальные технические характеристики уточним по запросу
- Технические характеристики Скачать
Номинальная частота 50 Гц. Схема и группа соединения обмоток – У/Ун-0.
Регулирование напряжения осуществляется на полностью отключенном трансформаторе (ПБВ).
Трансформаторы, кроме ТМПНГ-403/6-УХЛ1, рассчитаны на работу в двух режимах:
• питание погружных электродвигателей;
• питание ремонтного фидера (напряжением 0,4 кВ – ТМПН, 0,384 кВ – ТМПНГ-1000/6-УХЛ1, 0,383 кВ – ТМПНГ-1000/10-УХЛ1).
У трансформаторов ТМПН вводы ВН расположены на стенке бака, вводы НН – на крышке бака. В трансформаторе ТМПНГ-403/6-УХЛ1 вводы ВН и НН расположены на боковой стенке бака, в трансформаторе ТМПНГ-1000/6-УХЛ1- на крышке.
Трансформаторы ТМПН – с маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.
Трансформатор ТМПНГ-403/6-УХЛ1 – герметичного исполнения, без маслорасширителя в жестком баке. Температурные изменения объема масла компенсируются “воздушной подушкой”.
Трансформатор ТМПНГ-1000/6-УХЛ1 – герметичного исполнения, без маслорасширителя в гофробаке. Температурные изменения объема масла компенсируется изменением объема гофров за счет пластичной их деформации.
Для удобства перемещения трансформаторы комплектуются транспортными роликами.
Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки термометра.
